北海G系列排烟道矩形风帽三涂两烘工艺

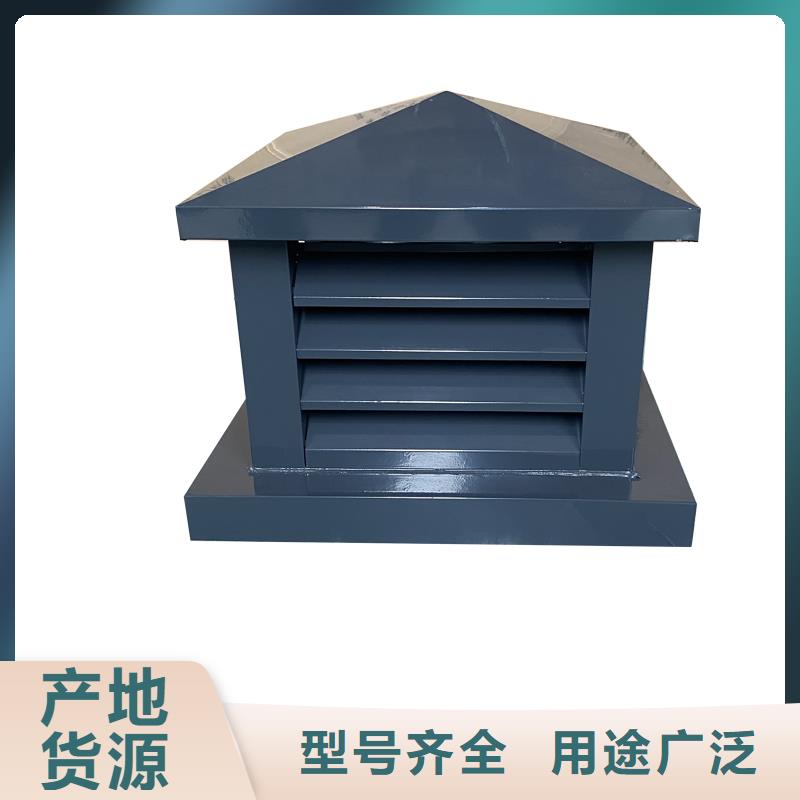

F系列风帽简介F系列风帽分为两种：1.F系列方形百叶风帽 2.F系列圆形防帽国标图集：16j916-1建筑标准设计图集-44页1. F系列风帽具有防台风、浙江金华本地防雨雪倒灌、浙江金华本地阻力小的特点，在外界风力作用下，可产生负压，对排气道形成抽力效应，有利于排气道排气。2. 成品风帽采用不锈钢材料制成，基座压顶为钢筋混凝土预制板。G系列风帽简介国标图集：16j916-1建筑标准设计图集-50页1. G系列自然抽力式风帽，采用4个M8膨胀螺栓与基座连接，可适用于台风地区。2. 产品无任何旋转及活动性部件，使用过程中无需维护。3. 产品可根据需要调配外观颜色及制作造型，提高建筑整体美观度。成品风帽安装说明：1. 风帽应根据所选排气道的种类和型号，采用配套的成品，根据企业的安装说明进行安装。2. 出屋面处排气道洞口尺寸长和宽，根据所选排气道系统对应楼板预留孔洞的尺寸确定。3. 坡屋面的排气道伸出高度,应符合下列规定：1. 排气道中心线距离屋脊小于1.50m时，应高出屋脊0.6m.2. 排气道中心线距屋脊1.50-3.0m时，应高于屋脊，且伸出屋面高度不得小于0.6m米3. 排气道中心线距屋脊大于3.om时,其顶部同屋脊的连接同水平线之间的夹角不应大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保温按工程设计。浙江金华楼顶烟道拔气风帽

浙江金华楼顶烟道拔气风帽 变截面排气道系统，从首层至顶层，排气道截面尺寸逐渐变大。底部楼层的排气道截面尺寸较小，节省了室内使用空间。 (3)双道均压排气道系统，包含主排气道和附属排气道主排气道通高设置，用于接入中低部楼层的排气；附属排气道仅设置于上部楼层，用于接入上部楼层的排气，两个排气道通过贯通口均衡压力，提高排气性能。此外，中低部楼层仅有主排气道，尺寸较小，节省了室内使用空间；顶部楼层同时有主排气道和附属排气道，占用空间较大。5.1.3排气道按截面类型可分为单筒排气道和单筒双孔排气道。特点如下: (1)单筒排气道截面只有一个矩形或方形的孔洞，截面简洁，内部阻力小，排气通畅。 (1)直排式防火止回阀的出气口位置没有导流装置，阀门出气口向上倾斜或阀片打开后向上倾斜，引导气流向斜上方排出。当上部楼层的吸油烟机排气压力较大时，会形成气幕，对下部楼层的排气有一定影响。为减小不利影响，阀片可以设置为单侧开或双侧开，或采用外置安装，占用空间较小，提高排气道有效流通截面。
